Eingelassene Fußmatte Gummi 19/50 mm STANDARD XL mit Aluminium-Winkelrahmen

Kurzbeschreibung

Eingelassene Fußmatte Gummi 19/50 mm STANDARD XL mit Aluminium-Winkelrahmen: 24 mm Gesamthöhe, R10, für bis zu 10.000 Besucher täglich. Nach Maß gefertigt.

Produktbeschreibung

Die eingelassene Fußmatte STANDARD XL 19/50 mit Vinyl-Gummi-Einlage verbindet das breite 50-mm-Tragprofil der Serie STANDARD XL mit der widerstandsfähigsten Einlage des Sortiments. Die Gummi-Einlage stoppt Grobschmutz bereits am Eingang und leitet Nässe ab, statt sie aufzunehmen – dadurch ist diese Aluprofilmatte für Zone 1, 2 und 3 freigegeben und auch bei dauerhafter Witterungsexposition einsetzbar. Das doppelt gestützte Aluminium-Vierkantprofil ist auf eine dynamische Belastung von 1200 kg/dm² und eine Besucherdichte von bis zu 10.000 Personen und mehr am Tag ausgelegt. Mit dem Aluminium-Winkelrahmen von 21 mm Höhe liegt die Eingangsmatte bündig in der Bodenvertiefung und schließt ohne Absatz mit dem umgebenden Bodenbelag ab.

Innerhalb der Profilgröße 19/50 ist dies die einzige Ausführung, die uneingeschränkt in Zone 1 – also im ungeschützten Außenbereich – eingesetzt werden darf: RIPS STANDARD XL 19/50 (24 mm, R11) bleibt auf Zone 2 und 3 beschränkt, BÜRSTE STANDARD XL 19/50 baut mit 27 mm höher auf und erreicht R13. Gegenüber GUMMI STANDARD 19/30 – gleiche Belastbarkeit, gleiche Rutschhemmungsklasse R10, gleicher 21-mm-Aluminiumrahmen – bietet das XL-Profil die breitere Auftrittsfläche und den repräsentativeren Charakter, während die 30-mm-Variante mit 22 mm Gesamthöhe flacher einbaut und zusätzlich die Dreifachkombination Rips/Gummi/Bürste zulässt. Wer bei vergleichbarem Format eine höhere Belastbarkeit von 2000 kg/dm², eine EPDM-Trittschalldämmung, das dokumentierte Brandverhalten Bfl-s1, einen Edelstahlrahmen oder schwarz eloxierte beziehungsweise pulverbeschichtete Tragprofile benötigt, wählt GUMMI STABLE XL 17/50 (25 mm). Für STANDARD XL sprechen dagegen die volle Zubehörbreite – alle drei Montagevarianten, Schmutzfangwanne und Laser Cut Design –, die in den Serien PREMIUM und SPECIAL nicht zur Verfügung steht.

Technische Daten

Anwendung & Einsatzbereich

Die Vinyl-Gummi-Einlage ist für den Innen- und Außenbereich freigegeben und deckt Zone 1, 2 und 3 ab. Empfohlen wird sie als Zone 2, also als Übergangsbereich: Hier wird der verbliebene Grobschmutz aufgenommen und Nässe abgeleitet. Steht kein Platz für eine separate Zwischenzone zur Verfügung, lassen sich die Zonen 1 und 3 entsprechend erweitern.

Mit einer Besucherdichte von bis zu 10.000 Personen und mehr am Tag eignet sich die Aluprofilmatte STANDARD XL 19/50 für Stadien, Arenen, Messegelände, Kongresszentren, Flughäfen, Großbahnhöfe und Einkaufszentren. Für diese Frequenz wird eine Sauberlauffläche von 48–64 m² über mehrere Zonen empfohlen; die Kombination mehrerer Zonen erreicht eine Schmutzrückhaltung von 70 bis 90 %. Sehr großflächige Sauberlaufzonen werden aus mehreren nebeneinander verlegten Matten gebildet, deren Aufteilung mit dem Kunden abgestimmt wird. Alle Aluprofilmatten lassen sich aufrollen – für den Transport ebenso wie zur Reinigung des Untergrunds unter der Matte.

Montage

Für die Montage stehen drei einander ausschließende Varianten zur Verfügung. Diese Produktseite beschreibt Variante A.

Variante A – Aluminium-Winkelrahmen (diese Ausführung): Der Winkelrahmen wird in eine Bodenvertiefung eingesetzt; die Matte liegt bündig darin und schließt mit dem umgebenden Bodenbelag ab. Für STANDARD XL 19/50 ist der Aluminiumrahmen mit 21 mm Höhe vorgesehen, eine Edelstahlausführung ist für dieses Profil nicht verfügbar. Die erforderliche Einbautiefe entspricht der Höhe des gewählten Winkelrahmens. Der verstärkte Aluminiumrahmen verfügt über Eckwinkel für die schnelle 90°-Verbindung sowie über Betonanker für den bohrfreien Einbau mit anschließendem Nivellieren und Vergießen mit Zementmörtel; optional wird er mit Bohrungen für Befestigungsschrauben geliefert. Bei Montage mit Montageschrauben ist vorab zu prüfen, ob sich im Eingangsbereich eine Fußbodenheizung befindet. Ein Anlaufprofil ist in dieser Variante nicht erforderlich.

Variante B – Anlaufprofil: Verlegung direkt auf der Ebene ohne Bodenvertiefung. Das Anlaufprofil wird nach der Profilhöhe des Tragprofils ausgewählt – für STANDARD XL 19/50 also 19 mm – und nicht nach der Gesamthöhe. Die Befestigung erfolgt je nach Untergrund mit Montagekleber oder Spreizdübeln; das Ergebnis ist eine barrierefreie Nutzung, auch für Rollstühle, Einkaufswagen oder Rollkoffer.

Variante C – Schmutzfangwanne: Für STANDARD XL 19/50 verfügbar. Die Wanne wird in den Boden eingelassen und ersetzt den Winkelrahmen. Sie ermöglicht den direkten Anschluss an die Abwasserleitung, sodass Sand, Staub und Regenwasser abgeführt werden. Im Inneren sorgen Querträger für eine stabile Auflagefläche der Aluprofilmatte; bei erhöhten Belastungsanforderungen kommen statt der Querträger Gitterroste zum Einsatz.

Kompatible Produkte & Zubehör

• Aluminium-Winkelrahmen 21 mm – Wandstärke 3–5 mm, Aluminium Natur, mit Eck- und Längsverbindern, Bodenankern und auf Wunsch Vorbohrung; Gewicht 0,3 kg/m². Edelstahlrahmen sind für dieses Profil nicht verfügbar.
• Schmutzfangwanne – Aluminium und feuerverzinkter Stahl, Rahmenhöhen 30 / 50 / 80 mm, Wandstärke 3 mm, Gewicht 14,0 kg/m²; individuell auf Maß gefertigt, auf Wunsch mit integrierter Ablaufvorrichtung (Montagevariante C, ersetzt den Winkelrahmen).
• Anlaufprofil 19 mm – Aluminium Natur, Wandstärke 3 mm (Montagevariante B, ersetzt den Winkelrahmen).
• Laser Cut Design – für STANDARD XL 19/50 verfügbar: Firmenlogo oder frei wählbarer Slogan, in Edelstahl (matt) eingelasert, maximale Länge 2990 mm, Profilstärke 2 mm zuzüglich 1 mm Innenpaneele, auf Wunsch mit farbiger Hinterlegung der Ausschnitte.
• Kombinationsprodukte im Profil 19/50 – RIPS/GUMMI STANDARD XL 19/50 1:1 (24 mm, R10) und GUMMI/BÜRSTE STANDARD XL 19/50 1:1 (27 mm, R11). Die Dreifachkombination Rips/Gummi/Bürste ist in diesem Profil nicht verfügbar.
• Kombination der Profilbreiten – STANDARD XL 19/50 lässt sich mit STANDARD 19/30 zu einer MIX-Fläche der Profilbreiten 19/50 + 19/30 zusammenführen.
• Mattenverbinder – für die Serie STANDARD XL nicht verfügbar; großflächige Zonen werden aus mehreren nebeneinander verlegten Matten gebildet. Ein Qualitätsnachteil entsteht dadurch nicht.

Verfügbare Varianten & Farben

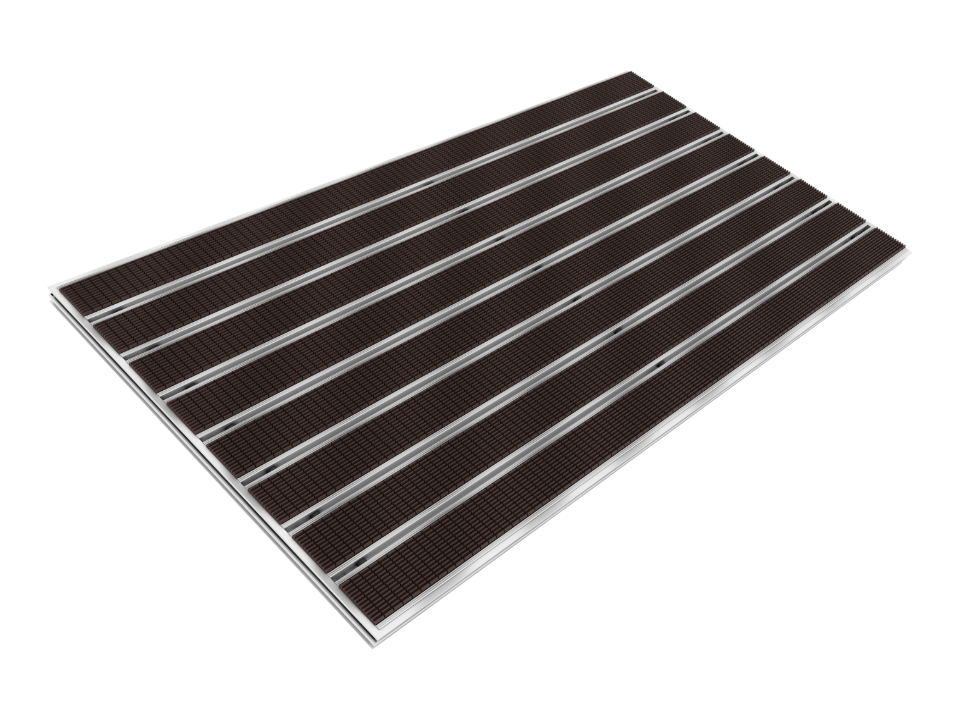

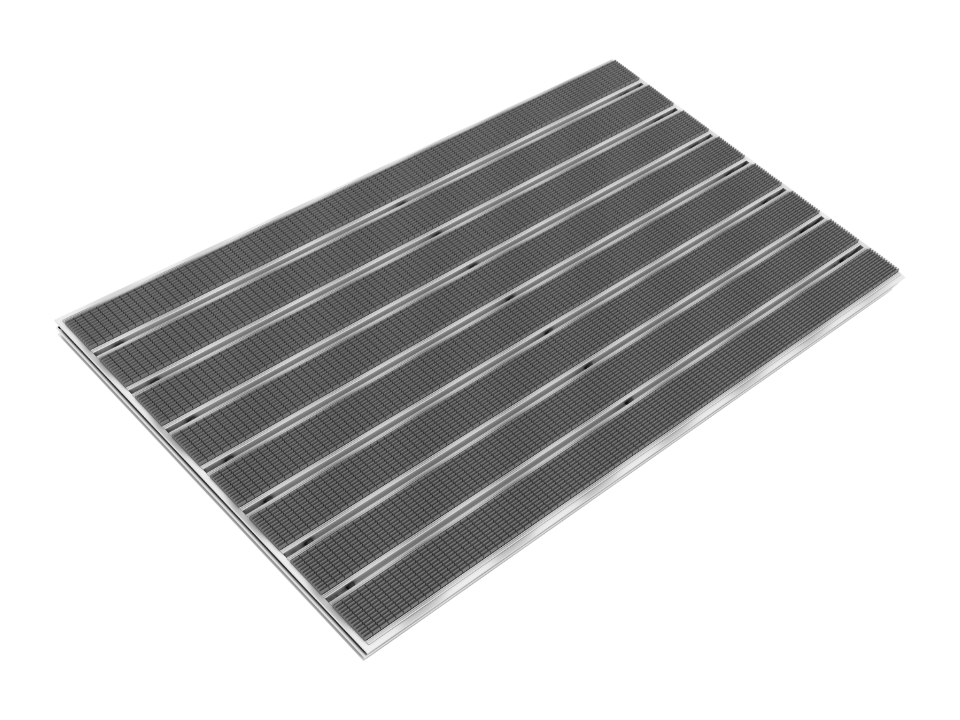

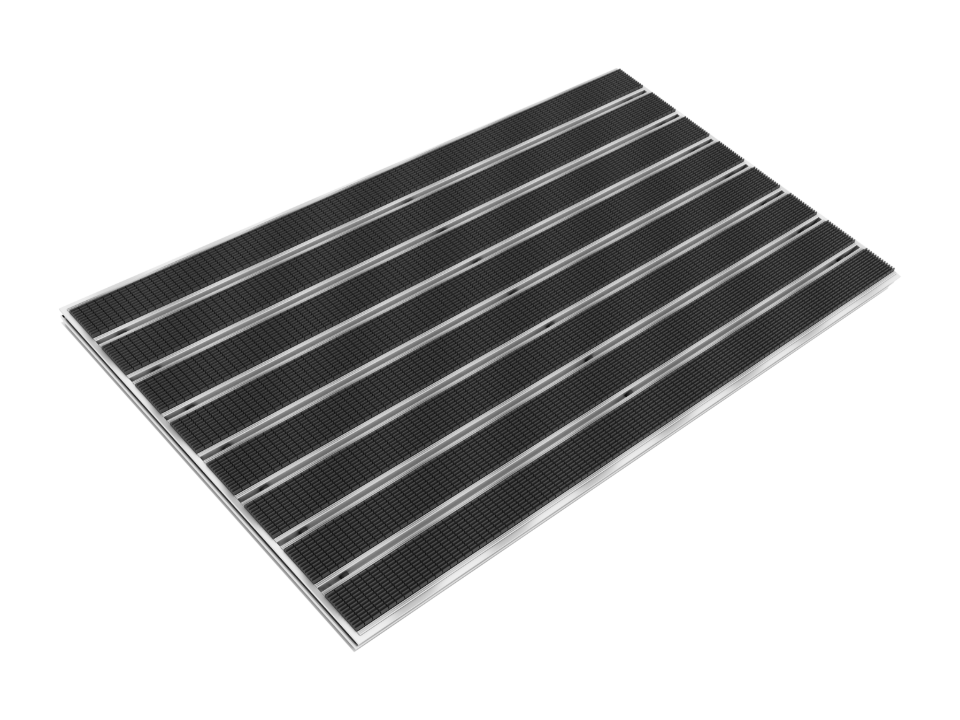

• Gummi-Einlage: Schwarz, Grau, Braun
• Tragprofil: Aluminium Natur (schwarz eloxierte und pulverbeschichtete Tragprofile sind in den Serien STANDARD und STANDARD XL nicht verfügbar)
• Winkelrahmen: Aluminium Natur, 21 mm
• Weitere Einlagen im Profil 19/50: Ripsteppich (24 mm, R11, nur Zone 2 und 3) und Cassettenbürste (27 mm, R13, Zone 1, 2 und 3)
• Formate: Fertigung in jeder beliebigen Größe und Form; runde und segmentierte Mattenformen entstehen durch passgenauen Zuschnitt aus rechteckigen Matten, da Aluminiumprofile nicht gebogen werden.
