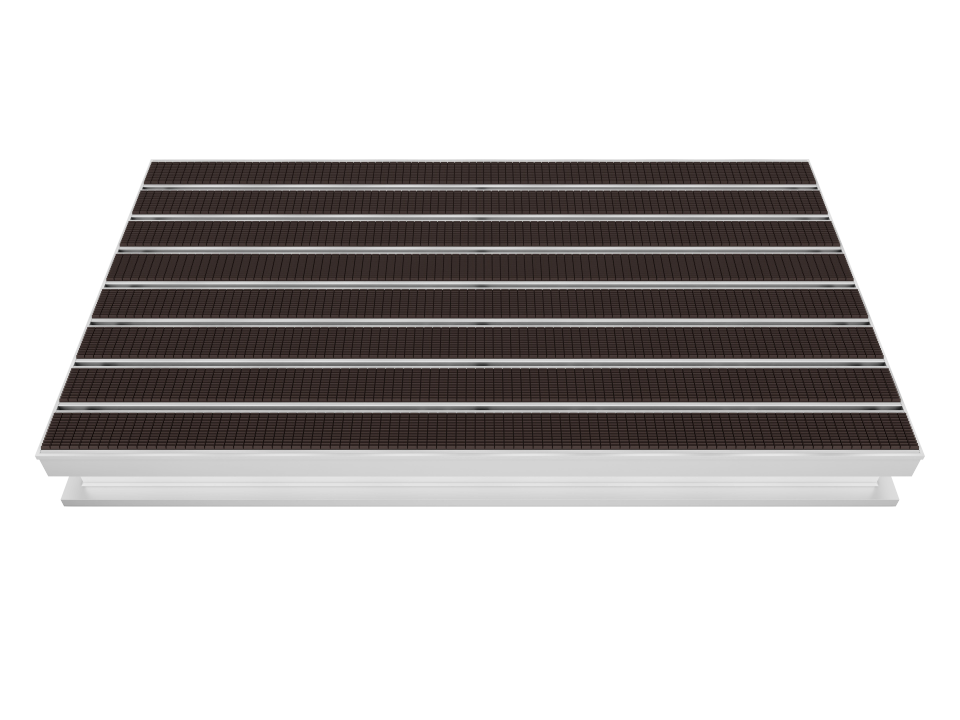

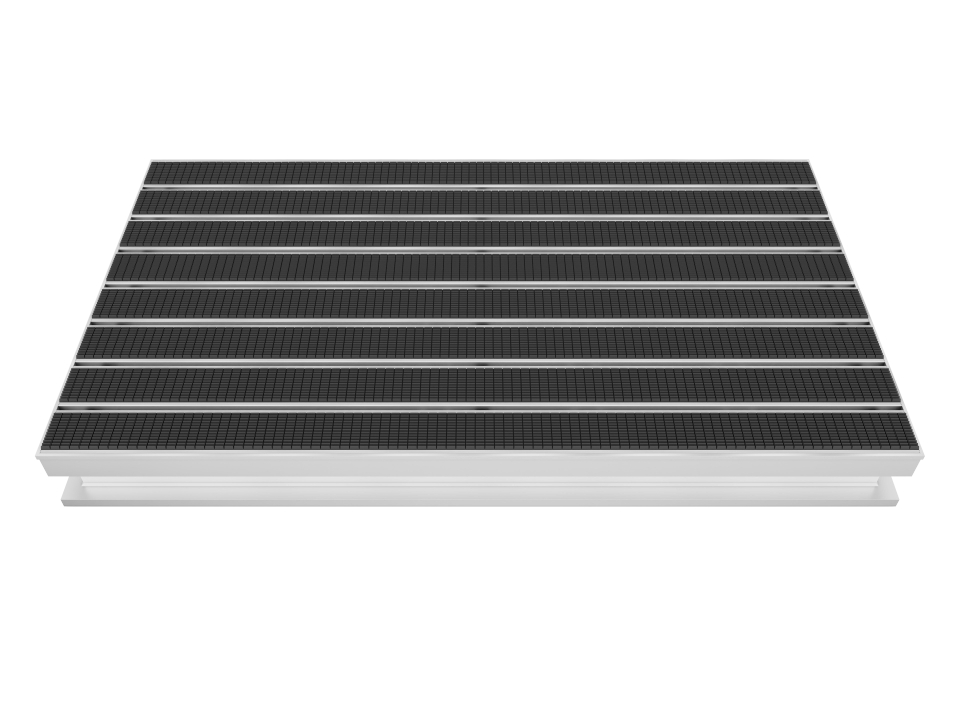

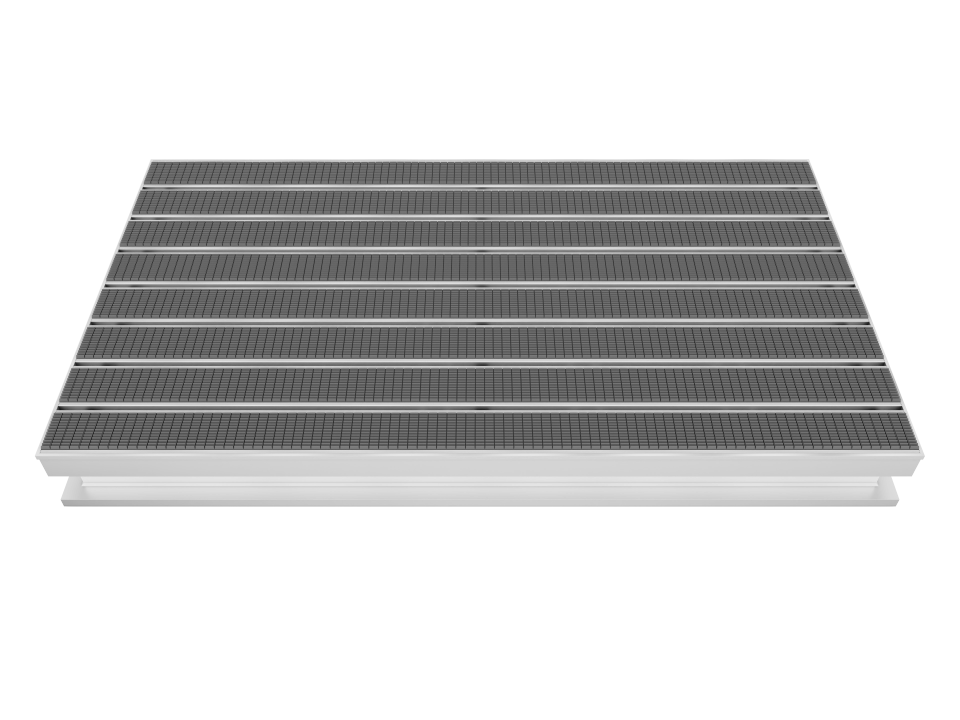

Schuhabstreifer für den Außenbereich mit Aluminium-Schmutzfangwanne: 50 mm breite Auftrittsfläche, Nässe und Grobschmutz werden abgeleitet und aufgefangen.
An einem Außeneingang fällt dauerhaft Wasser an: Regen, Schneematsch und Schmelzwasser laufen von den Sohlen ab und sammeln sich zusammen mit Sand und Splitt unter der Matte. Die Aluminium-Schmutzfangwanne nimmt auf, was durch die Profilzwischenräume nach unten fällt, und wird auf Wunsch mit integrierter Ablaufvorrichtung gefertigt, die direkt an die Abwasserleitung angeschlossen wird – ein nahezu wartungsfreies System. Die Wanne wird in eine Bodenvertiefung eingelassen und übernimmt zugleich die Randeinfassung, sodass keine separate Einfassung ausgewählt werden muss. Darin liegt die Aluprofilmatte mit 19 mm Profilhöhe, 50 mm Profilbreite und 24 mm Gesamthöhe; die Vinyl-Gummi-Einlage nimmt Nässe nicht auf, sondern leitet sie ab, und stoppt Grobschmutz bereits im Eingangsbereich.
Liegt eine Matte ohne Bodenwanne direkt in einer Bodenvertiefung, bleibt das abgeleitete Wasser im Untergrund stehen und Sand muss von Hand entfernt werden. Diese Ausführung führt beides kontrolliert ab und passt damit zu Eingängen mit dauerhafter Witterungsexposition. Im Inneren des Systems liegen Querträger als stabile Auflagefläche für die Matte; bei erhöhten Belastungsanforderungen kommen statt der Querträger Gitterroste zum Einsatz. Die 50 mm breiten Profile ergeben über der Wanne eine ruhigere Flächenoptik als schmalere Profile bei gleicher Bauhöhe.
Gummi-Einlagen sind für Zone 1, 2 und 3 freigegeben und auch bei dauerhafter Witterungsexposition einsetzbar; empfohlen wird der Einsatz als Zone 2 im Übergangsbereich, in dem verbleibender Grobschmutz aufgenommen und Nässe abgeleitet wird. Die Schmutzfangwanne ist für den Außenbereich vorgesehen und für eine Besucherdichte von bis zu 10.000 Personen und mehr am Tag ausgelegt; die empfohlene Fläche in dieser Frequenzklasse beträgt 48–64 m², idealerweise als mehrzoniges System.
Die Aluminium-Schmutzfangwanne wird in eine Bodenvertiefung eingelassen; die erforderliche Einbautiefe beträgt 80 mm. Die Wanne übernimmt die Randeinfassung, die Matte wird passgenau auf den innenliegenden Querträgern – bei höheren Lasten auf Gitterrosten – eingelegt. Auf Wunsch wird die Wanne mit integrierter Ablaufvorrichtung gefertigt und direkt an die Abwasserleitung angeschlossen. Bei Befestigung mit Montageschrauben ist vorab zu prüfen, ob im Eingangsbereich eine Fußbodenheizung verlegt ist.
| Eigenschaften "Schuhabstreifer Außen Gummi 19/50 mm mit Aluminium-Schmutzfangwanne" | |
|---|---|
| Anwendung | Innen- sowie Außenbereich; Schmutzfangwanne für den Außenbereich – Zone 1, 2 und 3, empfohlen als Zone 2 (Übergangsbereich) |
| Schmutzfangeinlage | Vinyl-Gummi |
| Besucherdichte | bis zu 10.000 Personen und mehr am Tag |
| Profilhöhen | 19 mm |
| Gesamthöhen | 24 mm |
| Profilbreite | 50 mm |
| Profilabstände | 4–8 mm (Gummiabstandshalter) |
| Tragprofil | Doppelt gestütztes Aluminium-Vierkantprofil |
| Gewicht pro m2 | Matte 18 kg/m² · Aluminium-Schmutzfangwanne 14,0 kg/m² |
| Profilfarbe | Aluminium Natur (schwarz eloxiert für dieses Profil nicht verfügbar) |
| Verbindung | Edelstahl Drahtseil-Bindung Ø 3 mm; Profilverbindung ausschließlich mit Edelstahl-Drahtseilen, EPDM-Konnektoren und Mattenverbinder für dieses Profil nicht verfügbar |
| Auch geeignet für | dauerhafte Witterungsexposition; Stadien, Arenen, Messegelände, Kongresszentren, Flughäfen, Großbahnhöfe und Einkaufszentren |
| Montage | Einbau in die Aluminium-Schmutzfangwanne, Einbautiefe 80 mm; Auflage auf Querträgern, bei erhöhter Belastung auf Gitterrosten; optional mit integrierter Ablaufvorrichtung und Anschluss an die Abwasserleitung |
| Kombinierbar mit | GUMMI/BÜRSTE 19/50 1:1 – Gesamthöhe 27 mm, R11 |
| Eigenschaften | Rutschhemmung R10 (DIN 51130), dynamische Belastung 1200 kg/dm², Unterseite Polypropylen-Schaumstoff, 50 mm breite Auftrittsfläche; befahrbar, formstabil, schalldämmend, maßhaltig, aufrollbar, leicht zu reinigen, witterungsbeständig |
| Garantie | 8 Jahre auf die Aluminiumkonstruktion / 2 Jahre auf Gummierzeugnisse |
| Zubehör | Aluminium-Schmutzfangwanne (Rahmenhöhen 30 / 50 / 80 mm, Wandstärke 3 mm), Entwässerungssystem, austauschbare Vinyl-Gummi-Einlage, Laser Cut Design |
