Rahmen: 400 x 400
Öffnung: 310 x 310
Durchmesser: Ø 235
TPL-60: 7,56 kg
TPL-80: 8,86 kg
TPL-100: 9,60 kg

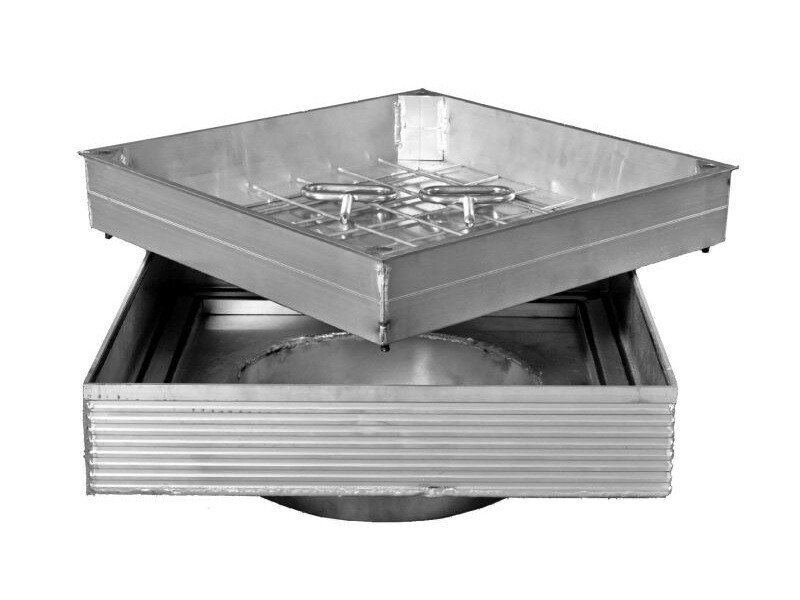

Die Schachtabdeckung ist sowohl geruchs-, gas- als auch wasserdicht und wird fest mit dem Rahmen verschraubt. Zum Lieferumfang gehört standardmäßig ein Hubschlüssel-Set, mit dem sich die Abdeckung einfach und sicher öffnen lässt.
Rahmen und Abdeckung bestehen aus stranggepresstem Aluminiumprofil.
Anwendung: Innen- und Außenbereich.
Einbauhöhen: 60 mm
| Rahmengröße (mm) AxB | Öffnungsgröße (mm) CxD | Gewicht (kg) | ||
|---|---|---|---|---|
| TPL-60 | TPL-80 | TPL-100 | ||
| 400 x 400 | 310 x 310 / Ø 235 | 7,56 | 8,86 | 9,60 |
| 500 x 500 | 410 x 410 / Ø 295 | 11,08 | 12,39 | 13,27 |
| 600 x 600 | 510 x 510 / Ø 375 | 15,22 | 16,72 | 17,74 |
| 700 x 700 | 610 x 610 / Ø 585 | 19,06 | 20,75 | 21,91 |
| Spezifikationen "Schachtabdeckung TPL-60" | |
|---|---|
| Material | Rahmen und Abdeckung aus stranggepresstem Aluminiumprofil |
| Geeignet für | Fliesen, Platten, Pflastersteine |
| Bewehrungsgitter | standardmäßig enthalten |
| Einbauhöhen | 60 mm |
| Bodenplatte | 3 mm verzinkter Stahl (auf Wunsch auch 3 mm Aluminium) |
| Dichtungen | drei Dichtungen (zwei runde EPDM-Dichtungen am Boden + eine T-Gummidichtung seitlich im Außenrahmen) |
| Wasserdichtigkeit | wasserdicht und geruchsdicht, fest mit dem Rahmen verschraubt |
| Anwendung | Innen- und Außenbereich |
| Öffnung | mit Hubschlüssel-Set (im Lieferumfang enthalten) |
| Größen | Standardgrößen und Sonderanfertigungen auf Maß |
1. Produktkarte für Schachtabdeckung TPL-60 (PDF)
