Rahmen: 400 x 400
Öffnung: 340 x 340
TLL-40: 5,56 kg
TLL-60: 6,08 kg
TLL-80: 7,04 kg
TLL-100: 7,43 kg

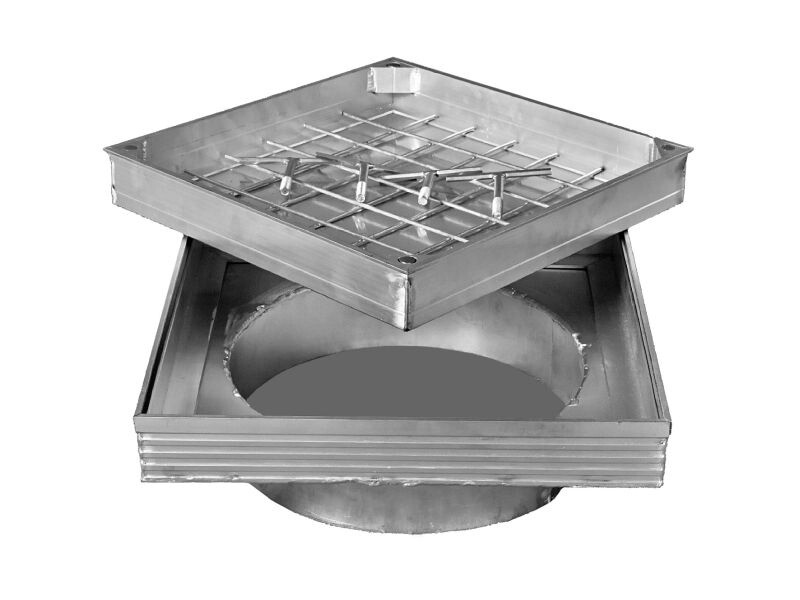

Die Schachtabdeckung ist sowohl geruchs- als auch wasserdicht und wird fest mit dem Rahmen verschraubt. Zum Lieferumfang gehört standardmäßig ein Hubschlüssel-Set, mit dem sich die Abdeckung einfach und sicher öffnen lässt.
Rahmen und Abdeckung bestehen aus stranggepresstem Aluminiumprofil.
Anwendung: Innen- und Außenbereich.
Einbauhöhen: 60 mm.
| Rahmengröße (mm) AxB | Öffnungsgröße (mm) CxD | Gewicht (kg) | ||
|---|---|---|---|---|
| TLL-60 | TLL-80 | TLL-100 | ||
| 400 x 400 | 340 x 340 / Ø 235 | 7,38 | 8,10 | 8,72 |
| 500 x 500 | 440 x 440 / Ø 295 | 10,97 | 12,12 | 12,86 |
| 600 x 600 | 540 x 540 / Ø 375 | 15,16 | 16,44 | 17,32 |
| 700 x 700 | 640 x 640 / Ø 585 | 19,06 | 20,46 | 21,49 |
| Spezifikationen "Schachtabdeckung TLL-60" | |
|---|---|
| Material | Aluminium |
| Geeignet für | Fliesen, Platten, Pflastersteine |
| Bewehrungsgitter | enthalten |
| Einbauhöhen | 60 mm |
| Wasserdichtigkeit | Die Schachtabdeckung TLL-60 ist wasserdicht. |
| Anwendung | Innen- und Außenbereich. |
| Größen | Standard und auf Maß |
1. Produktkarte für Schachtabdeckung TLL-60 (PDF)
