Eingelassene Fußmatte Gummi 19/30 mm STANDARD mit Aluminium-Winkelrahmen

Kurzbeschreibung

Eingelassene Fußmatte Gummi 19/30 mm STANDARD mit Aluminium-Winkelrahmen: nur 22 mm, befahrbar, Zone 1–3, R10. Jetzt nach Maß bestellen.

Produktbeschreibung

Die eingelassene Fußmatte STANDARD 19/30 mit Vinyl-Gummi-Einlage ist die witterungsfeste Lösung für stark frequentierte Eingangsbereiche mit geringer verfügbarer Einbauhöhe. Das doppelt gestützte Aluminium-Vierkantprofil (Profilhöhe 19 mm × Profilbreite 30 mm) ist auf eine zulässige dynamische Belastung von 1200 kg/dm² ausgelegt; die fertige Aluprofilmatte erreicht eine Gesamthöhe von nur 22 mm. Die Vinyl-Gummi-Einlage stoppt Grobschmutz bereits am Eingang und leitet Nässe ab, statt sie aufzunehmen – sie ist witterungsbeständig, formstabil, befahrbar und damit auch für den dauerhaft ungeschützten Außenbereich freigegeben. Die Rutschhemmung liegt bei R10 nach DIN 51130, die Unterseite aus Polypropylen-Schaumstoff dämpft den Trittschall. Im passgenauen Aluminium-Winkelrahmen mit 21 mm Rahmenhöhe liegt die Eingangsmatte bündig in der Bodenvertiefung und schließt ohne Stolperkante mit dem umgebenden Bodenbelag ab.

Innerhalb des Profils 19/30 ist die Gummi-Ausführung die einzige befahrbare Variante und mit 22 mm zugleich die flachste – der Ripsteppich baut 24 mm hoch und bleibt auf Zone 2 und 3 beschränkt, die Cassettenbürste 27 mm. Im Vergleich aller Gummi-Ausführungen für hohe Besucherdichte teilt sich STANDARD 19/30 mit GUMMI ROBUST 17/36 (HIGH) die niedrigste Gesamthöhe von 22 mm, ist dabei aber die einzige der beiden, die sich mit einer Schmutzfangwanne und mit Laser Cut Design kombinieren lässt und alle drei Montagevarianten – Winkelrahmen, Anlaufprofil und Schmutzfangwanne – zulässt; ROBUST erreicht dafür R11 statt R10, ist auf 2000 kg/dm² ausgelegt und bietet Mattenverbinder sowie EPDM-Konnektoren. Wer bei ähnlicher Bauhöhe die höhere Belastbarkeit von 2000 kg/dm², eine EPDM-Trittschalldämmung, die Brandschutzklassifizierung Bfl-s1, einen Edelstahlrahmen oder schwarz eloxierte beziehungsweise pulverbeschichtete Tragprofile benötigt, wählt GUMMI STABLE 17/30 (24 mm); wer eine breitere Auftrittsfläche bevorzugt, GUMMI STANDARD XL 19/50 (24 mm) – dort entfällt allerdings die Dreifachkombination Rips/Gummi/Bürste, die im Profil 19/30 verfügbar ist.

Technische Daten

Anwendung & Einsatzbereich

Die Vinyl-Gummi-Einlage ist für den Innen- und Außenbereich freigegeben – Zone 1, 2 und 3 – und auch bei dauerhafter Witterungsexposition einsetzbar. Besonders wirksam ist sie gegen Grobschmutz und Nässe; empfohlen wird sie als Übergangszone (Zone 2), in der Feuchtigkeit abgeleitet statt aufgenommen wird. Damit eignet sich diese Ausführung sowohl für den vorgelagerten Außenbereich als auch für den unmittelbaren Eingangsbereich.

Die Auslegung des Profils 19/30 entspricht einer Besucherdichte von bis zu 10.000 Personen und mehr am Tag. Typische Objekte in diesem Frequenzbereich sind Stadien, Arenen, Messegelände, Kongresszentren, Flughäfen, Großbahnhöfe und Einkaufszentren; empfohlen wird dafür eine Sauberlauffläche von 48–64 m², ausgeführt über mehrere Zonen. Für geringere Frequenzen eignet sich dasselbe System ebenso – etwa mit 27–36 m² in Bahnhöfen, Universitäten, Krankenhäusern sowie Resort- und Kurzentren oder mit 12–18 m² in Bürokomplexen, Hotels, Behörden, Ämtern, Schulen und öffentlichen Einrichtungen. Die Kombination mehrerer Zonen erreicht eine Schmutzrückhaltung von 70 bis 90 %.

Montage

Variante A – Aluminium-Winkelrahmen (Ausführung dieses Produkts): Der Winkelrahmen wird in eine Bodenvertiefung eingesetzt, die Aluprofilmatte passgenau eingelegt. Für das Profil STANDARD 19/30 ist der Aluminium-Winkelrahmen mit einer Rahmenhöhe von 21 mm vorgesehen; die Bodenvertiefung muss so tief ausgeführt sein, dass die eingelegte Matte bündig mit dem umgebenden Bodenbelag abschließt. Die erforderliche Einbautiefe entspricht dabei der Höhe des gewählten Winkelrahmens. Der Rahmen wird mit Eck- und Längsverbindern sowie Bodenankern geliefert, auf Wunsch mit Vorbohrung; Betonanker ermöglichen den bohrfreien Einbau mit anschließendem Nivellieren und Vergießen mit Zementmörtel. Bei Befestigung mit Montageschrauben ist vorab zu prüfen, ob im Eingangsbereich eine Fußbodenheizung verlegt ist. Ein Edelstahlrahmen ist für dieses Profil nicht verfügbar.

Variante B – Anlaufprofil (Alternative ohne Bodenvertiefung): Die Matte wird direkt auf dem vorhandenen Untergrund verlegt; das Anlaufprofil bildet die Auffahrschwelle und ermöglicht eine barrierefreie Nutzung, auch mit Rollstuhl, Einkaufswagen oder Rollkoffer. Das Anlaufprofil wird nach der Profilhöhe des Tragprofils ausgewählt – für dieses Produkt 19 mm. Die Befestigung erfolgt je nach Untergrund mit Montagekleber oder Spreizdübeln. Ein Winkelrahmen wird in dieser Variante nicht verwendet.

Variante C – Schmutzfangwanne (Alternative für hohe Schmutzbelastung): Die Matte wird in eine in den Boden eingelassene Schmutzfangwanne eingesetzt, die zugleich die Randeinfassung übernimmt. Das System ermöglicht den direkten Anschluss an die Abwasserleitung, sodass Sand, Staub und Regenwasser abgeführt werden; im Inneren sorgen Querträger für eine stabile Auflagefläche, bei erhöhten Belastungsanforderungen stattdessen Gitterroste. Ein Winkelrahmen wird in dieser Variante nicht verwendet.

Kompatible Produkte & Zubehör

• Aluminium-Winkelrahmen 21 mm – Wandstärke 3–5 mm, Gewicht 0,3 kg/m², Profilfarbe Aluminium Natur, inklusive Eck- und Längsverbinder sowie Bodenanker
• Schmutzfangwanne – Aluminium oder feuerverzinkter Stahl, Wandstärke 3 mm, Gewicht 14,0 kg/m², auf Wunsch mit integrierter Ablaufvorrichtung (Alternative zum Winkelrahmen)
• Anlaufprofil 19 mm – Aluminium, Wandstärke 3 mm, Profilfarbe Aluminium Natur (Alternative zum Winkelrahmen)
• Laser Cut Design – in das Tragprofil eingelasertes Firmenlogo oder Slogan, Edelstahl matt, maximale Länge 2990 mm, farbliche Hinterlegung auf Wunsch
• Kombinationsmatten mit Gummi-Anteil im Profil 19/30: RIPS/GUMMI STANDARD 19/30 1:1 (Gesamthöhe 24 mm, R10) · GUMMI/BÜRSTE STANDARD 19/30 1:1 (Gesamthöhe 27 mm, R11) · RIPS/GUMMI/BÜRSTE STANDARD 19/30 1:1:1 (Gesamthöhe 27 mm, R11)
• MIX-Kombination der Profilbreiten: kombinierbar mit STANDARD XL 19/50 (19/50 + 19/30 in einer Fläche)
• Mattenverbinder und EPDM-Konnektoren: in der Serie STANDARD nicht verfügbar – großflächige Sauberlaufzonen werden aus mehreren nebeneinander verlegten Matten gebildet; ein Qualitätsnachteil entsteht dadurch nicht
• Edelstahl-Winkelrahmen: für die Serie STANDARD nicht verfügbar

Verfügbare Varianten & Farben

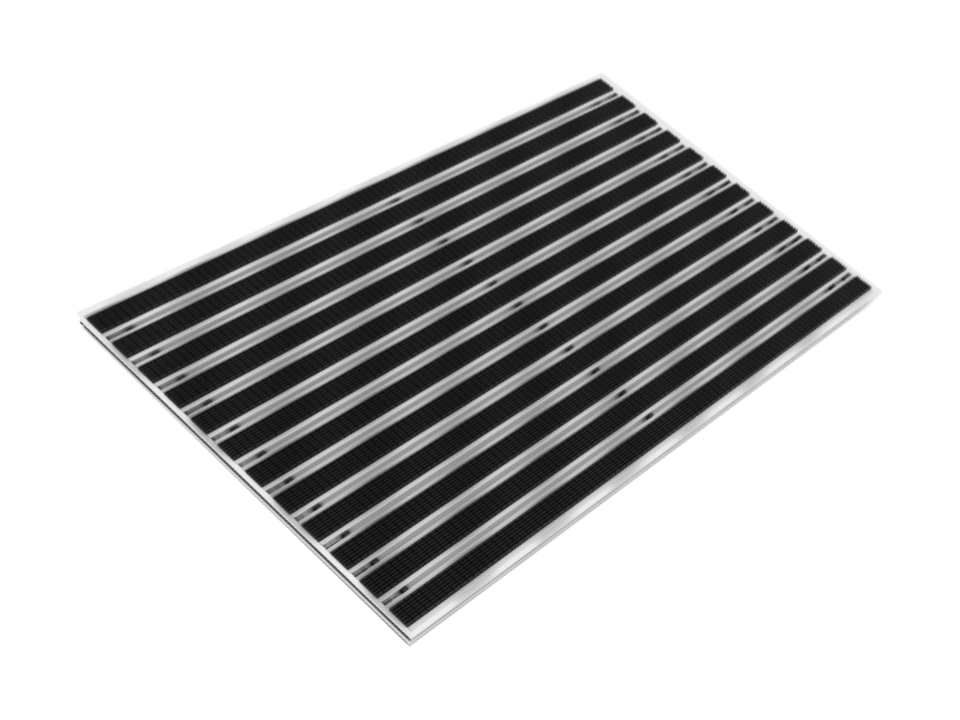

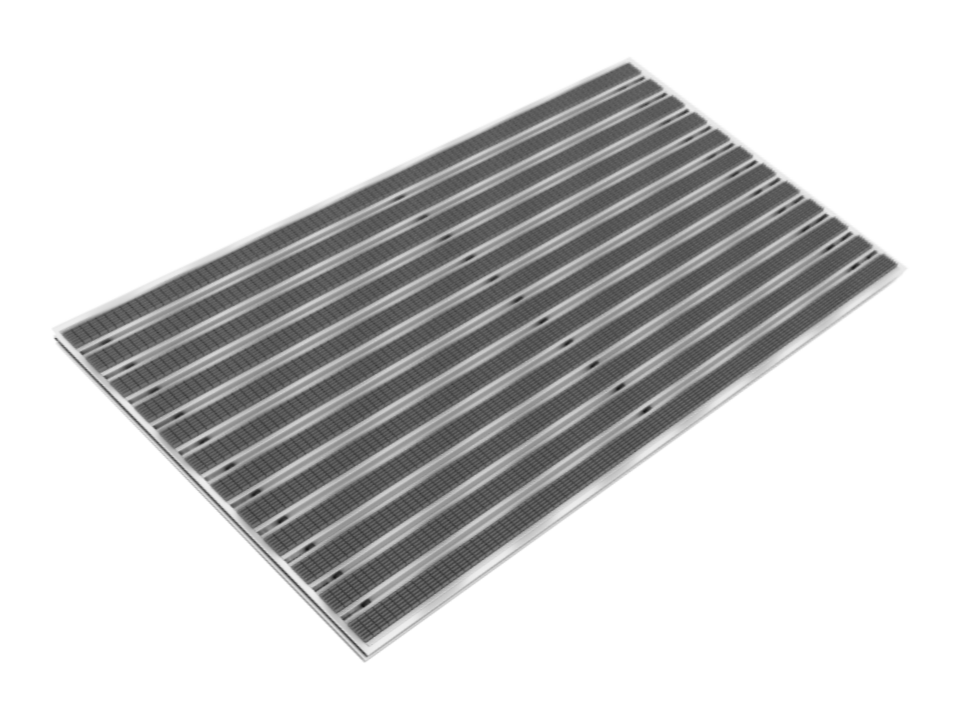

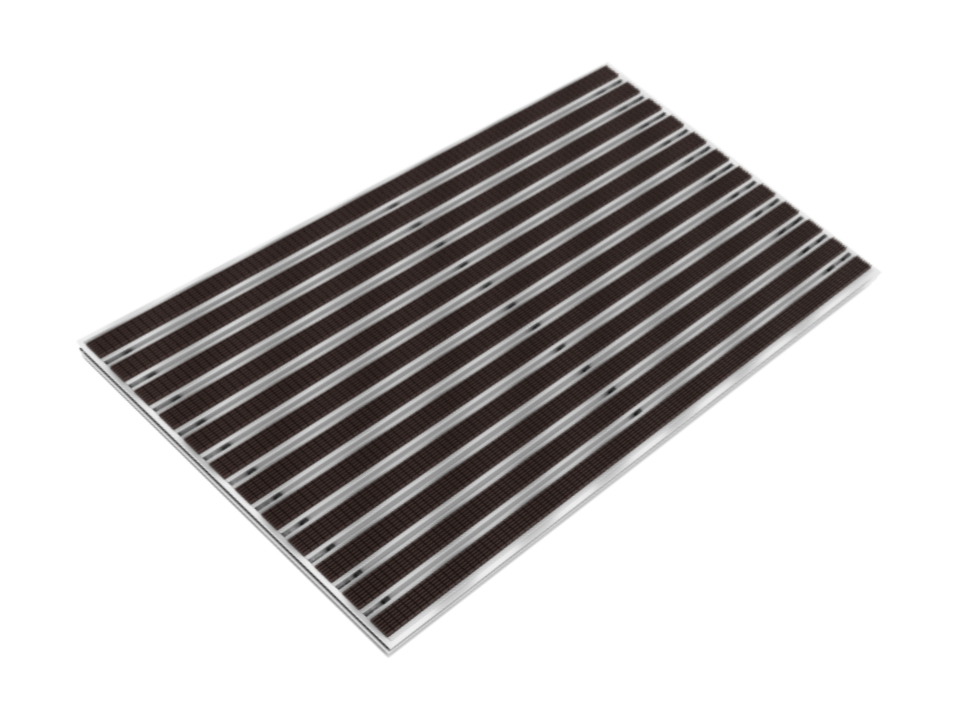

Vinyl-Gummi-Einlage: Schwarz, Grau, Braun

Tragprofil: Aluminium Natur – schwarz eloxierte und pulverbeschichtete Tragprofile sind in der Serie STANDARD nicht verfügbar

Weitere Einlagen im Profil STANDARD 19/30: Ripsteppich (Gesamthöhe 24 mm, Zone 2–3) und Cassettenbürste (Gesamthöhe 27 mm, Zone 1–3)

Alle Eingangsmatten werden in jeder gewünschten Größe und Form gefertigt. Runde und segmentierte Formen entstehen durch passgenauen Zuschnitt aus rechteckigen Matten – Aluminiumprofile werden nicht gebogen. Die Matte lässt sich aufrollen, für den Transport ebenso wie zur Reinigung des Untergrunds.
